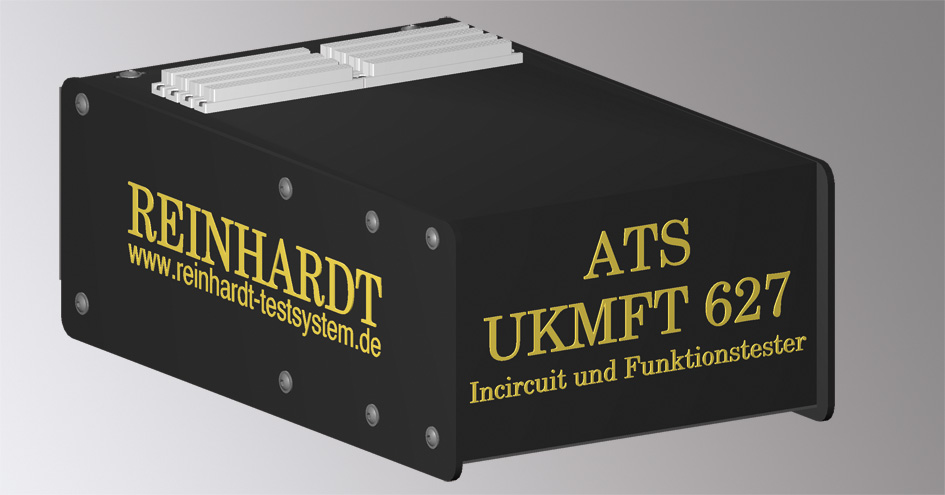

Kompaktes In-Circuit-Funktionstestsystem ATS-UKMFT 627



Kompaktes In-Circuit- und Funktionstestsystem ATS-UKMFT 627



SOFTWARE-AUSSTATTUNG:
  • transparente ATS-OS Oberflächensoftware
  • Betriebssystem: WINDOWS 10/11®
    • Testprogramm-Wizard
    • APG Automatische Programmgeneratoren
    • Autolearn
    • Autodischarge
    • Mehrfachnutzentest
    • Automatische Testprogrammoptimierung
    • Flashing-Tools
    • Feldbuskommunikation
    • Inline oder stand-alone

  • Qualitätsmanagement
    • Statistik-Software mit Ausfallstatistik, Reparaturstatistik, Histogramm, Stabilität
    • Traceability


HARDWARE-AUSSTATTUNG:
  • 1 kombiniertes Messsystem
zur In-Circuit-Messung
    • Pinkontakt (Kontaktierungsfehler)
    • Kurzschluss, Isolation (Lötfehler, Unterbrechung)
    • IC- und Transistorenverpolung
    • Bauteiltest
im Funktions-Test
    • Messung von Gleich- und Wechselspannung
    • Spitzenspannung bis 100 kHz
    • Zeit- und Frequenzmesseinheit
      Perioden, Pulsbreiten, Anstiegs- und Abfallzeiten
      Ereigniszählung, Tastverhältnisse, Laufzeit
      Phasenmessung
      Klirrfaktor, Fourieranalyse
    • Transientenrecorder u.a.m.
  • 5 Festspannungen, +5 V, - 5 V, +15 V, -15 V, 27 V
  • 2 programmierbare Doppelnetzgeräte mit 4 Ausgangsspannungen
    • NG1 0 bis +24 V, Auflösung 10 mV, 1 A (max. 20 W), 0 bis -22 V, 0,25 A
    • NG2 0 bis 24 V, 0,5 A, 0 bis -22 V, 0,25 A
  • 1 programmierbarer Sinus- und Rechteckgenerator
    • Frequenz 0,075 Hz bis 78 kHz, Auflösung 74,5 mHz
    • max. Amplitude Sinus 7 Veff, Auflösung 5 mV
    • max. Amplitude Rechteck 10 Vpk, Auflösung 5 mV
    • Strom 0,25 A
  • 1 Kombinierte Mess-Logik-Stimulierungsmatrix
    • 32 Stimulierungskanäle
    • 32 In-Circuit- und Funktionsmesskanäle und Guardkanäle
      max. 608 Messkanäle
    • 32 Logikkanäle, 3,3 V oder 5 V
  • Adaptersteuerung

  • Schnittstellen
    • I2C
    • RS232
    • Computer/Steuerrechner
    • Pinabhebertest
    • Polaritätstest von Elektrolyt und Tantalkondensatoren
    • Diagnose- und Kalibrierpaket
  • Einbindung verschiedener Bussysteme
    • ATSGERB II Softwarepaket zur grafischen Fehlerortdarstellung, zur Gerberdaten-Bearbeitung und zur Adaptererstellung
    • REINHARDT Boundary Scan RBS 100
    • RUDC10 CAD-Datenimport
    • ODBC-Schnittstelle für Datenbankanbindung
