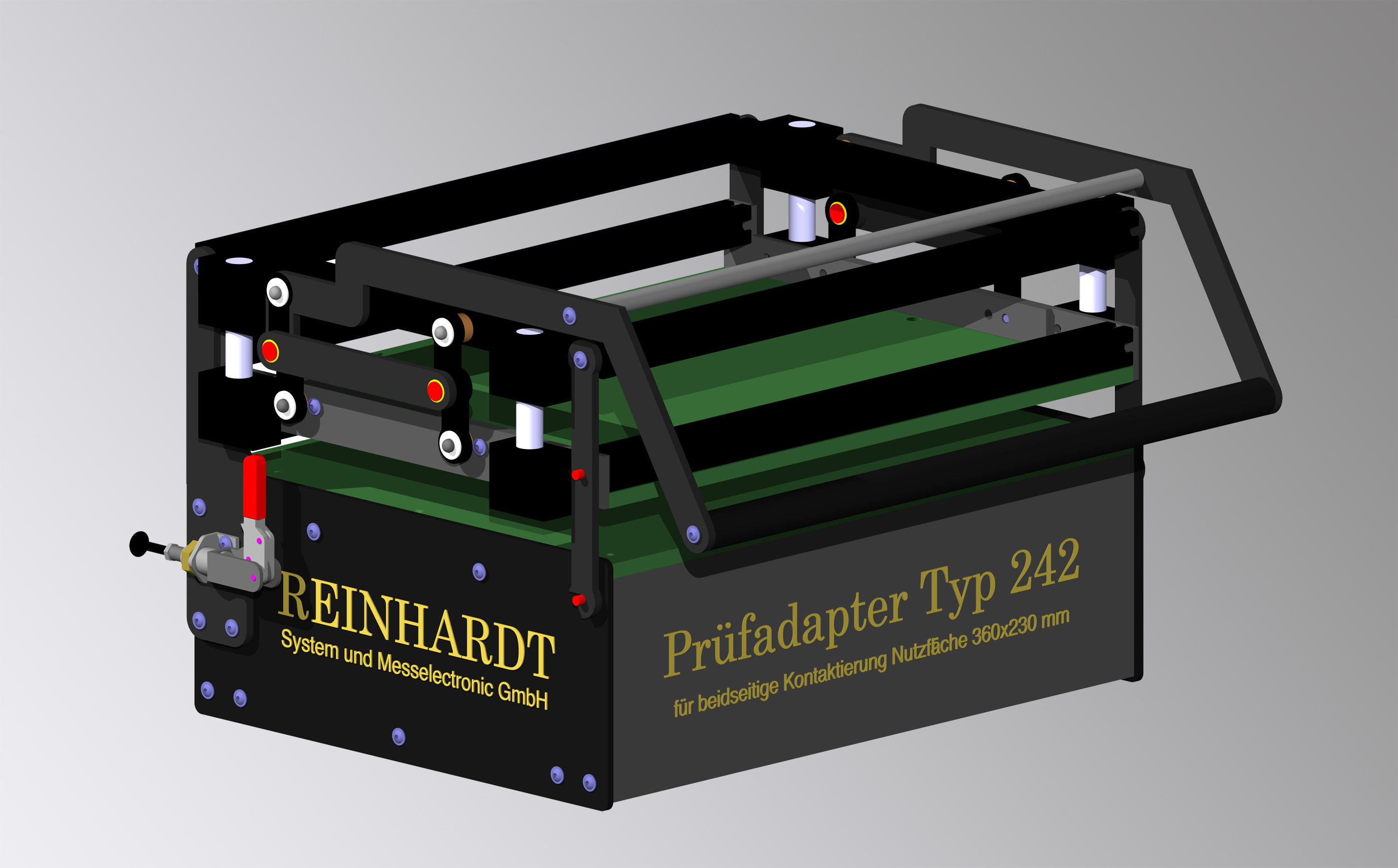

Manueller Prüfadapter Typ 242 für beidseitige zweistufige Kontaktierung






2.150,00 EUR (Netto)*


zzgl. Versandkosten

Stück

Prospekt laden (1.02 MB)
Leistungsmerkmale (1.53 MB)

bis 1000 Standard-Kontaktstifte, Andrückkraft bis zu 2000 N, Nutzfläche 360 x 230 mm



Abmessungen: 42 x 31 x 30 cm, Gewicht: 16 kg
  • sehr niedrige Kosten
  • bis zu 1000 gefederte Kontaktstifte
  • Zweistufenkontaktierung
  • austauschbare Niederhalterkassette mit 15 frei justierbaren Niederhaltern
  • beidseitige Kontaktierung mit optionaler oberer GFK-Wechselplatte
  • auch für beidseitig bestückte Baugruppen
  • 4Säulen-Präzisionsführung
  • langlebig durch hochwertige Kugellager an den 20 Gelenkpunkten
  • extrem kurze Verbindung zur Schnittstelle
  • ergonomische Bedienung von Links- wie von Rechtshändern bei geringer Bedienungskraft

Bei diesem extrem kostengünstigen Adaptionssystem lässt sich die untere Universal-Wechselplatte einfach austauschen, dadurch fallen für eine neue Adaption nur die Kosten für einen neuen Wechselplatteneinschub an. Die Schnittstelle nach außen befindet sich direkt an der Wechselplatte (Schublade), die mit max. 18 senkrecht montierten, schwimmend gelagerten VG-Leisten bestückt werden kann.

Die obere Niederhalter-Wechselkassette (inkl. 15 Niederhalter montiert an 5 Aufnahmeschienen) lässt sich mit einem Handgriff gegen eine andere Niederhalter-Wechselkassette für den Universaladapter oder auch gegen eine optionale für den Polaritäts- oder IC-Verpolungstest austauschen.

Anstelle der Niederhalterkassette kann für die beidseitige Kontaktierung auch eine optionale obere GFK-Wechselplatte mit den von oben platzierten Nadeln und Pin-Polaritätstestprobes eingesetzt werden. Die hohe Parallelität der REINHARDT-Adaptionssysteme bildet die Basis für eine präzise beidseitige Kontaktierung der elektronischen Flachbaugruppen



* Alle genannten Preise gelten nur innerhalb Deutschlands und der Europäischen Gemeinschaft und verstehen sich als Nettopreise zuzüglich gesetzlicher Mehrwertsteuer, Porto und Verpackung. Irrtum/Änderungen vorbehalten.
